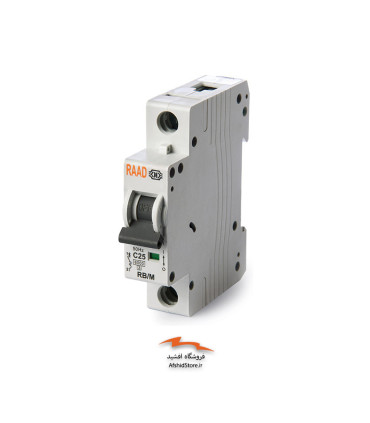

کلید مینیاتوری تک پل | 6 کیلو آمپر | تیپ B | جریان مستقیم-DC رعد الکتریک

کلید مینیاتوری چیست؟

کلید مینیاتوری یا همان MCB مخفف واژه Miniature Circuit Breaker یک کلید الکترومکانیکی خودکار می باشد و تجهیزی است که مصرف کننده را هم در برابر خطای اتصال کوتاه و هم جریان اضافه بار حفاظت می کند و اصطلاحا به آن حفاظت مغناطیسی و حفاظت حرارتی می گویند.

طریقه عملکرد کلید مینیاتوری

عملکرد الکترومغناطیسی

همان طور که می دانیم اتصال کوتاه یک نوع خطا است که در صورت وقوع آن جریان بسیار بالایی از مدار عبور می نماید و این جریان بسیار زیاد سبب ایجاد حرارت بسیار بالا و شوک به مدار می گردد و گاها سبب آتش سوزی و از بین رفتن مدار و مصرف کننده می گردد. از این رو الزام است تجهیزی جهت تشخیص و حفاظت از مدار جهت جدا کردن قسمت آسیب دیده از سالم به کار برده شود. کلید مینیاتوری این جریان اتصال کوتاه را از طریق یک سیم پیچ با تعداد دور کم و قطر زیاد تشخیص می دهد.

عملکرد حرارتی (بی متال)

تشخیص جریان اضافه بار نیز در کلید مینیاتوری همانند بسیاری از تجهیزات دیگر از طریق دو قطعه فلز نیمه هادی (بی متال) صورت می پذیرد، به طوری که هرچه جریان بیشتری از طریق مصرف کننده (بار) کشیده شود فلز گرم تر شده و در نتیجه خم می شود و ارتباط مدار قطع می گردد.

براساس استاندارد بین المللی IEC60898-1 کلیدهای مینیاتوری می بایست 2.55 برابر جریان نامی خود را در مدت زمان 1 تا 60 ثانیه (برای کلیدهای تا 32 آمپر و خودِ 32 آمپر) و 1 تا 120 ثانیه (برای کلیدهای بالاتر از 32 آمپر) قطع کنند.

رنج جریانی کلیدهای مینیاتوری از 1 الی 63 آمپر می باشد (گاهی تا 125 آمپر نیز ساخته می شود) و به صورت تک فاز و سه فاز و در انواع  1P, 1P+N, 2P, 3P, 3P+N, 4P و معمولا تا قدرت قطع 15 کیلوآمپر (گاهی تا 25 کیلوآمپر نیز ساخته می شوند) موجود هستند.

تجهیزات جانبی کلید مینیاتوری

از جمله تجهیزات جانبی که می توانند همراه با کلید مینیاتوری به کار بروند، می توان کنتاکت کمکی، کنتاکت کمکی خطا، رله آندر ولتاژ تریپ، رله شنت تریپ و قفل وضعیت کلید مینیاتوری را نام برد.

مزایای استفاده از کلید مینیاتوری (MCB) به جای فیوز (Fuse)

فیوزها بعد از قطع خطای مدار، مجددا قابل استفاده نبوده و باید تعویض و یا تعمیر شوند. ولی کلیدهای مینیاتوری، بلافاصله بعد از قطع خطای مدار، بعد از اصلاح خطا، مجدد قابل استفاده هستند.

کلیدهای مینیاتوری قادر هستند جریان های نشتی بسیار کوچک را که توسط فیوز قابل تشخیص نبوده، ولی می توانند سبب برق گرفتگی، آتش سوزی و غیره شوند را، قطع کنند.

هزینه اولیه کلیدهای مینیاتوری در مقایسه با فیوزها بالاتر است، ولی به علت استفاده طولانی مدتی که می توان از کلید مینیاتوری انجام داد، در یک بازه زمانی بلند مدت، استفاده از کلیدهای مینیاتوری بسیار به صرفه تر از فیوزهاست.
